• 分類：行業(yè)動(dòng)態(tài)
• 作者：石英砂濾料
• 來源：原創(chuàng)
• 發(fā)布時(shí)間：2020-07-03 08:32
• 訪問量：

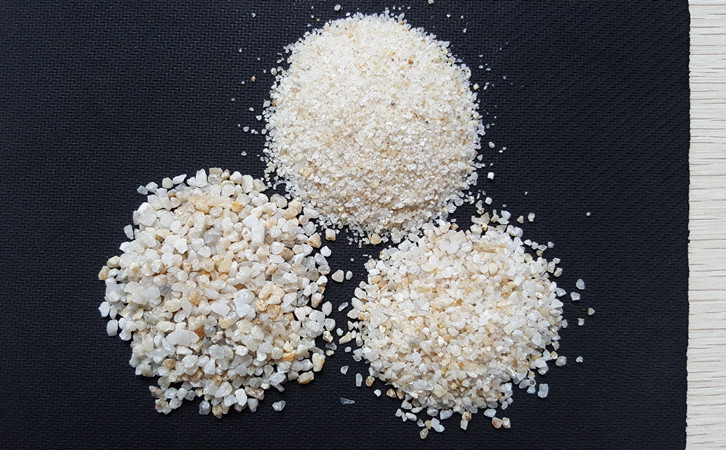

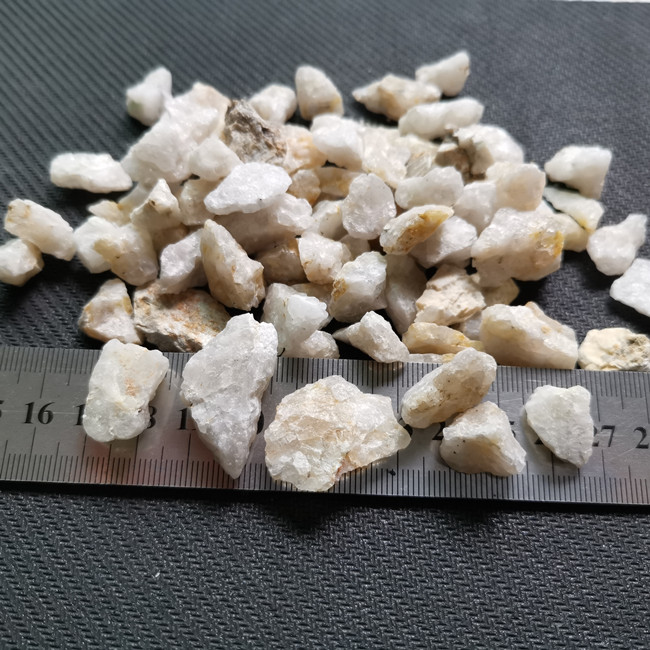

【概要描述】水處理石英砂，采用天然優(yōu)質(zhì)石英礦為原料，經(jīng)破碎、石碾、水洗篩選、烘干篩分等一系列生產(chǎn)工藝，有效保護(hù)石英石的天然結(jié)構(gòu)，因而延長了該濾料的使用周期。它具有濾速快，不混層，過濾效果好，出水水質(zhì)穩(wěn)定，不堵塞、不結(jié)塊。最主要的是水處理石英砂經(jīng)過石碾滾動(dòng)、顆粒呈圓球狀、增加了過濾中流通渠道的延伸。石英砂濾料適用范圍：精制石英砂濾料適用于生活飲用水過濾和其它水質(zhì)凈化處理。更加適合干石油、化工、礦山、冶金、熱電、造紙、印染、制革、食品等生產(chǎn)用水的前期處理和循環(huán)水處理，以及污水的回收利用。石英砂濾料是最常見的濾料過濾材料，用途廣泛，使用范圍大，可用于生活飲用水和工業(yè)生產(chǎn)用水以及各種池形普通快濾池和污水過濾器，凈水機(jī)械過濾器、多介質(zhì)過濾器、一體化凈水器。石英砂濾料適用范圍（1）用于要求出水濁度5mg/L能符合飲用水質(zhì)標(biāo)準(zhǔn)的工業(yè)用水、生活用水及市政給水系統(tǒng)；（2）工業(yè)污水中的懸浮物、固體物的去除；（3）可用作離子交換法軟化、除鹽系統(tǒng)中的預(yù)處理設(shè)備，對(duì)水質(zhì)要求不高的工業(yè)給水的粗過濾設(shè)備；（4）用在游泳池循環(huán)處理系統(tǒng)、冷卻循環(huán)水凈化系統(tǒng)等。石英砂技術(shù)要求：（1）機(jī)械強(qiáng)度，破碎率和磨損率之和不應(yīng)大于1.5%（百分比按重量計(jì)）。（2）化學(xué)性質(zhì)穩(wěn)定，不含可見泥土、云母和有機(jī)雜質(zhì)，濾料的水浸出液不含有毒有害物質(zhì)。（3）石英砂的密度不應(yīng)小于2.55g/cm3。（使用中對(duì)密度有特殊要求者除外）。（4）石英砂濾料的灼燒減重不應(yīng)大于0.7%，鹽酸可溶率不應(yīng)大于1.5%（部頒標(biāo)準(zhǔn)）。（5）含泥量不應(yīng)大于1%，密度小于2g/cm3的輕物質(zhì)的含量不應(yīng)大于0.2%（部頒標(biāo)準(zhǔn)）。（6）粒徑級(jí)配合理，外觀呈多棱角獨(dú)白有光澤的晶體。單層或雙層濾料的粒徑范圍，一般為0.5-1.2mm。三層濾料的粒徑范圍，一般為0.5-0.8mm。（7）粒徑范圍小于指定下限粒徑按重量計(jì)不大于3%，大于指定上限粒徑不大于2%。（8）石英礫石承托層的粒徑范圍，一般為2-4、4-8、8-16、16-32和32-64mm（部頒標(biāo)準(zhǔn)）。包裝和貯存：（1）石英砂濾料為編織袋包裝，每袋重50公斤。（2）石英砂濾料不宜與承托料及其它濾料一起堆放。（3）石英砂濾料和其它濾料不宜與其它有毒有害物品個(gè)污染物品一起堆放。范圍本標(biāo)準(zhǔn)規(guī)定了電廠水處理用石英砂濾料的技術(shù)要求、檢測項(xiàng)目和評(píng)測方法。本標(biāo)準(zhǔn)適用于電廠水處理用石英砂濾料的檢測與評(píng)價(jià)。2.規(guī)范性引用文件GB/T12149工業(yè)循環(huán)冷卻水和鍋爐用水中硅的測定DL/T5068火力發(fā)電廠化學(xué)設(shè)計(jì)技術(shù)規(guī)程DL/T5190.4電力建設(shè)施工及驗(yàn)收技術(shù)規(guī)范第四部分電廠化學(xué)CJ/T43水處理用濾料3.一般規(guī)定3.1石英砂濾料應(yīng)為堅(jiān)硬、密實(shí)的顆粒。3.2石英砂濾料的外觀應(yīng)成乳白色或物色半透明狀。且無可見的泥土、粉屑等雜質(zhì)。3.3石英砂濾料的粒徑級(jí)配比應(yīng)按照DL/T5068a的規(guī)定進(jìn)行選擇。3.4石英砂濾料的溶出物是指在本標(biāo)準(zhǔn)規(guī)定的條件下的水溶液中的溶解物。3.5本標(biāo)準(zhǔn)所用的水系指二級(jí)除鹽水：特殊要求時(shí)，則另加說明。4.技術(shù)要求4.1石英砂濾料的粒徑、密度、不均勻系數(shù)應(yīng)符合CL/T43和DL/T5190.4的技術(shù)要求。4.2石英砂濾料的評(píng)價(jià)見下表石英砂濾料，是天然石英礦經(jīng)破碎、篩選、水洗而成，多棱角，顏色純白或者乳白色，無雜質(zhì)，密度2.66、硅含量為99.6%，莫式硬度為7。部分地區(qū)使用天然石英砂、海砂作濾料，優(yōu)點(diǎn)造價(jià)低廉，缺點(diǎn)但使用期短，機(jī)械強(qiáng)度差，易破碎。石英砂濾料比一般天然石英砂使用周期延長2-3倍。且質(zhì)量，從經(jīng)濟(jì)效果上比較，石英砂濾料比天然石英砂海砂成本更低。 石英砂濾料技術(shù)指標(biāo) 1. 石英砂濾料的破碎率和磨損率之和不應(yīng)大于1.5%（百分率按質(zhì)量計(jì)，下同）。 2. 石英砂濾料的實(shí)體密度不應(yīng)小于2.55g/cm3。使用中對(duì)密度有特殊要求者除外。 3. 石英砂濾料應(yīng)不含可見泥土、云母和有機(jī)雜質(zhì)，濾料的水浸出液應(yīng)不含有毒物質(zhì)，含泥量不應(yīng)大于1%。密度小于2g/cm3的輕物質(zhì)的含量不應(yīng)大于0.2%。 4. 石英砂濾料的灼燒減量不應(yīng)大于0.7%，鹽酸可溶率不應(yīng)大于3.5%。 5.石英砂濾料的硅含量應(yīng)該大于98%。 常用規(guī)格主要有：0.3～0.5mm，0.5-1.0mm，0.8～1.2mm，1～2mm，2～4mm，4～8mm，8～16mm， 16～25mm等型號(hào)。 石英砂濾料使用范圍 生產(chǎn)的石英砂濾料不僅是單層過濾的最佳材料，而且和無煙煤濾料作雙層過濾最為理想。精制石英砂濾料適用于生活飲用水過濾和其它水質(zhì)凈化處理，更加適合于石油、化工、礦山、冶金、熱電、造紙、印染、制革、食品等生產(chǎn)用水的前期處理和循環(huán)水處理設(shè)備，以及污水的回收利用。 重慶榮順礦產(chǎn)：專注石英砂及石英砂濾料20年，年產(chǎn)石英砂濾料10萬噸，為西南地區(qū)重慶、云南、四川、貴州、西藏、已經(jīng)全國客服提供廉價(jià)優(yōu)質(zhì)合格的石英砂濾料。 5.采樣與制樣5.1采樣要求按石英砂粒徑的級(jí)配分別采樣，每個(gè)樣品的質(zhì)量應(yīng)不少于2.0kg。5.2堆積濾料的采樣在濾料堆上采樣時(shí)，首先應(yīng)將濾料堆表面劃分成若干個(gè)面積相同的方塊形，在每一個(gè)方塊形的中心點(diǎn)用采樣器或鐵鏟伸入到濾料表面150mm一下進(jìn)行取樣：然后將從所有方塊形中取出的等量樣品置于一塊潔凈、光滑的平面上，處分均勻，攤成一個(gè)正方形，在正方形上畫對(duì)角線，將濾料分為四塊，取相對(duì)的兩塊混勻，作為一份樣品，裝入一個(gè)潔凈容器內(nèi)。5.3袋裝濾料的采樣取袋裝濾料樣品是，從每批產(chǎn)品總袋數(shù)的5%中取樣；批量小時(shí)，應(yīng)不少于3袋。用取樣器從袋口中心垂直插入1/2深度處采取，然后將每袋中取出的樣品合并，充分混勻，用四分縮減法至4kg，裝入一個(gè)潔凈容器內(nèi)。5.4制樣對(duì)粒徑大于1.0mm的樣品應(yīng)進(jìn)行處理，保證檢測樣品的粒徑在0.5mm-1.0mm范圍內(nèi)。6.石英砂濾料的預(yù)處理用清水清洗石英砂濾料至出水不再渾濁，再用質(zhì)量分?jǐn)?shù)為4%的鹽酸浸泡24小時(shí)，要求質(zhì)量分?jǐn)?shù)為4%的鹽酸體積比石英砂大20%-30%，用清水清洗至中性。7.1石英砂濾料SIO2含量測定7.1.1試驗(yàn)原理用HF溶解樣品，使SIO2呈SIF4形式揮發(fā)，揮發(fā)灼燒減量即為樣品中SIO2的含量。7.1.2試驗(yàn)步驟（1）用清水清洗石英砂濾料至出水不再渾濁，再求質(zhì)量分?jǐn)?shù)為4%的鹽酸浸泡24小時(shí)，要求質(zhì)量分?jǐn)?shù)為4%的鹽酸體積比石英砂大20%-30%，用清水清洗至中性，在105℃-110℃下烘干2h后備用。（2）將處理后的樣品粉碎研磨至粉末狀，稱取樣品1.0g，記為m，放入已恒重的鉑金坩堝中稱量，記為m1，加4-5滴水濕潤樣品，滴加1+1硫酸5滴，將20ml質(zhì)量分?jǐn)?shù)為40%的HF分次加入，加熱溶解，蒸干，移入馬弗爐中，在950℃-1000℃下灼燒0.5h，移入干燥器中冷卻至室溫后稱量，反復(fù)灼燒至恒重，記為m2。（3）計(jì)算計(jì)算公式為石英砂樣品SIO2含量=[(m1-m2)/m]100%公式中：m1坩堝與石英砂樣品質(zhì)量，g;m2----------坩堝與加HF處理后石英砂樣品殘?jiān)|(zhì)量，g;m----------石英砂樣品質(zhì)量，g。（4）室內(nèi)允許差室內(nèi)允許差應(yīng)小于0.5%。7.2石英砂濾料鹽酸可溶率的測定（1）試驗(yàn)方法取適量樣品，用水清洗至出書澄清，在105℃-110℃下烘干2h。稱取樣品50.0g，記為m'，置于500ml的燒杯中，加入1+1鹽酸160ml使樣品完全浸沒。在室溫下靜置，2min-3min攪拌一次，待樣品停止產(chǎn)生氣泡30min后，倒出鹽酸溶液，用水反復(fù)洗滌樣品，用PH試紙檢測洗凈水，直至呈中性為止。把洗凈后的樣品移入已恒中的稱量瓶中，在105℃-110℃的干燥箱中干燥至恒重，稱量瓶增重記為m1'。（2）計(jì)算鹽酸可溶率的計(jì)算公式為鹽酸可溶率=[(m'-m1')/m']100%公式中：m'--------加鹽酸前樣品的質(zhì)量，g;m1'--------加鹽酸后樣品的質(zhì)量，g（3）室內(nèi)允許差室內(nèi)允許差應(yīng)小于0.4%。7.3水溶出物中二氧化硅的測定（1）水溶出液的制備去適量樣品，用水清洗至出水澄清，在105℃-110℃下烘干2h。取100.0g石英砂（粒徑為0.5mm-1mm）放在250ml的塑料燒杯中，加100ml質(zhì)量分解為5%的鹽酸，保持（255）℃浸泡4h后，沖洗至中性，瀝干，在加入100ml質(zhì)量分?jǐn)?shù)為5%的氫氧化鈉溶液，保持40℃維持4h后，用水徹底沖凈，瀝去水分，烘干；取50g放在1000ml的塑料瓶中，加入500ml，維持（255）℃，每4h搖動(dòng)一次，浸泡24h，測定其水溶液中二氧化硅的含量，同時(shí)，按同樣程序進(jìn)行空白試驗(yàn)，確定空白值。（2）二氧化硅的測定按GB/T12149的規(guī)定進(jìn)行。石英砂用途指標(biāo)石英砂是地殼中發(fā)現(xiàn)的最豐富的礦物質(zhì)。它是巖石的重要組成部分，而且還屬于造巖礦物。石英砂被發(fā)現(xiàn)在各種各樣的形式，如石英晶體，大規(guī)模形成的山丘，石英砂（硅砂），砂巖，石英巖，硅藻土，硅藻土，燧石，蛋白石，玉髓像瑪瑙，縞瑪瑙等形式，石英砂的形式取決于顏色，如紫色石英（紫水晶），茶晶，的黃色石英或假黃玉（黃晶）玫瑰石英和乳白色石英。只有純粹的石英晶體或巖石晶體，通過導(dǎo)管置入血管，清晰，不受任何夾雜物，石英砂具有重要的屬性：它擴(kuò)展的影響，電流和壓力反過來導(dǎo)致可測量的電流。這個(gè)屬性被稱為壓電效應(yīng)。電流，從而開發(fā)被稱為壓電電流。財(cái)產(chǎn)造成的不對(duì)稱性原子團(tuán)，一個(gè)有效的傳感器使得石英砂電能轉(zhuǎn)化為機(jī)械能，反之亦然。此屬性石英晶體被發(fā)現(xiàn)在1880至1882年由皮埃爾和雅克居里和好奇心下，直到在1921年仍然是一個(gè)實(shí)驗(yàn)室的物理學(xué)家，卡迪發(fā)現(xiàn)石英板可用于控制無線傳輸電路的頻率。所以，這樣就更大規(guī)模的擴(kuò)大了石英砂的使用范圍和石英砂的使用功能。在使用石英砂濾料對(duì)某些物品進(jìn)行過濾的時(shí)候，一般需要借用一定的介質(zhì)才能完成。但對(duì)于石英砂濾料的晶粒的大小掌握，在使用的時(shí)候就需要格外的認(rèn)真。石英砂濾料，無煙煤，石榴石，磁鐵礦，和其他材料，可以使用作為過濾介質(zhì)。石英砂和無煙煤的最常用的類型。當(dāng)二氧化硅是不適合的。例如，在處理后的水的目的是為鍋爐讓水熱的過程柔軟劑的過濾器，無煙煤，在這種情況下通常被使用。石英砂濾料的過濾介質(zhì)的大小和形狀的影響的固體清除效率。尖角媒體形成較大的空隙，并刪除以下的罰款的材料比同等大小的圓形媒體。所以必須保持介質(zhì)足以讓固體滲透到床2-4英寸雖然大部分的懸浮物被截留在表面或第1-2英寸床深度，一些滲透是必不可少的，以防止快速增長中的壓力降。石英砂濾料和無煙煤通過過濾器的額定有效的顆粒大小和均勻性。有效尺寸是這樣的，約10％（重量）的總晶粒更小，90％較大。因此，有效的大小是大部分顆粒的最小尺寸。石英砂濾料均勻性的測量是通過比較其中60％（重量）的晶粒的大小更小，40％的較大的有效尺寸。除以有效尺寸，后者的大小，被稱為系數(shù)均勻系數(shù)越小，越均勻介質(zhì)的粒徑的均勻性越好。
